波峰焊溫度指的是預熱溫度和焊接溫度，也與焊接產(chǎn)品有關(guān)，需要根據(jù)焊接產(chǎn)品進行調(diào)整。下面跟著晉力達廠家來看波峰焊溫度設(shè)定標準是多少；

波峰焊溫度設(shè)定的標準：

波峰焊運輸速度0.8m/mim ~ 1.8m/min；

波峰焊預熱溫度:80℃~150℃，預熱時間:40S-100S

波峰焊錫爐溫度250℃~280℃，焊接時間2S—8S。

1、當波峰焊上監(jiān)視器的實際溫度與設(shè)定溫度相差5℃以上(不含5℃)時，為異常，此時不能使用波峰焊，需排查是否為電器故障或發(fā)熱管故障。

2、設(shè)定溫度與第三方測溫儀測試錫爐測溫探針同位置同深度的溫度時，相差5℃以上，為異常，需排查是錫爐測溫線或其他故障。

3、當?shù)谌綔y溫儀測試波峰噴口噴錫位置與錫爐內(nèi)四周任意測溫點位置溫差超過5℃以上時，為異常，需排查是錫爐發(fā)熱管壞或電器故障。

其余波峰焊參數(shù)設(shè)置：

運輸角度為5 -8度；

氣壓設(shè)定在4-7MPA；

噴霧流量10-40ML／MIN（跟進產(chǎn)品寬度/鏈速/助焊劑活性/焊接透錫度/助焊劑廠家助焊劑活性差異，以實際焊接滿足為準，能少則少）；

噴嘴針閥壓力為4 ~ 6MPA（注意低氣壓將導致噴嘴頂針不能完成開水／關(guān)水動作）；

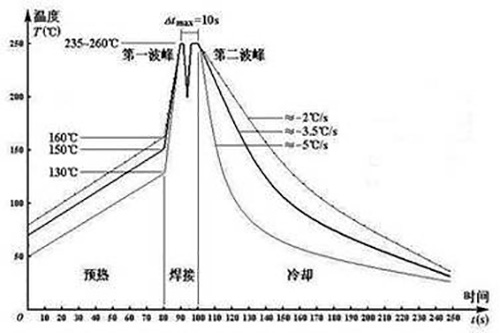

溫度曲線參考下圖：

波峰焊預熱溫度的作用：

預熱的作用是使助焊劑中的溶劑充分揮發(fā)，避免印制板通過焊料時潤濕印制板，形成焊點；使印制板在焊接前達到一定的溫度，以免熱沖擊造成翹曲變形。

波峰焊焊接溫度的重要作用：

波峰焊焊接溫度是影響焊接質(zhì)量的重要工藝參數(shù)。當焊接溫度過低時，焊料的膨脹率和潤濕性能會變差，焊盤或元器件的焊接端得不到充分潤濕，產(chǎn)生虛焊、尖焊、橋接等缺陷。焊接溫度過高，加速焊盤、元器件引腳、焊料的氧化，容易產(chǎn)生虛焊。
