助焊劑噴嘴怎么保養，怎樣清洗，這些小方法你知道嗎？
發布時間：2020-12-16 瀏覽：次 責任編輯：晉力達
嗨，小可愛們晚上好呀，我是小晉！眨眼間2020年就過去了。
說起波峰焊，可能大家對它不陌生，波峰焊指的是讓插件板的焊接面直接與高溫液態錫接觸達到焊接目的。

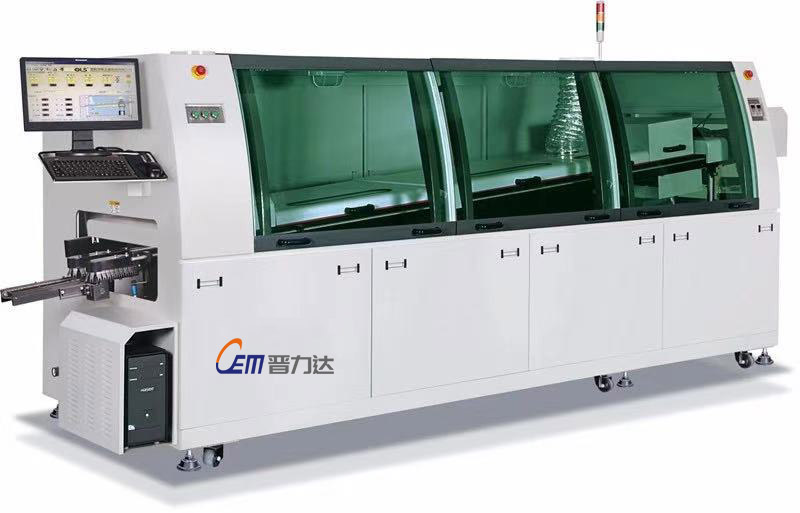

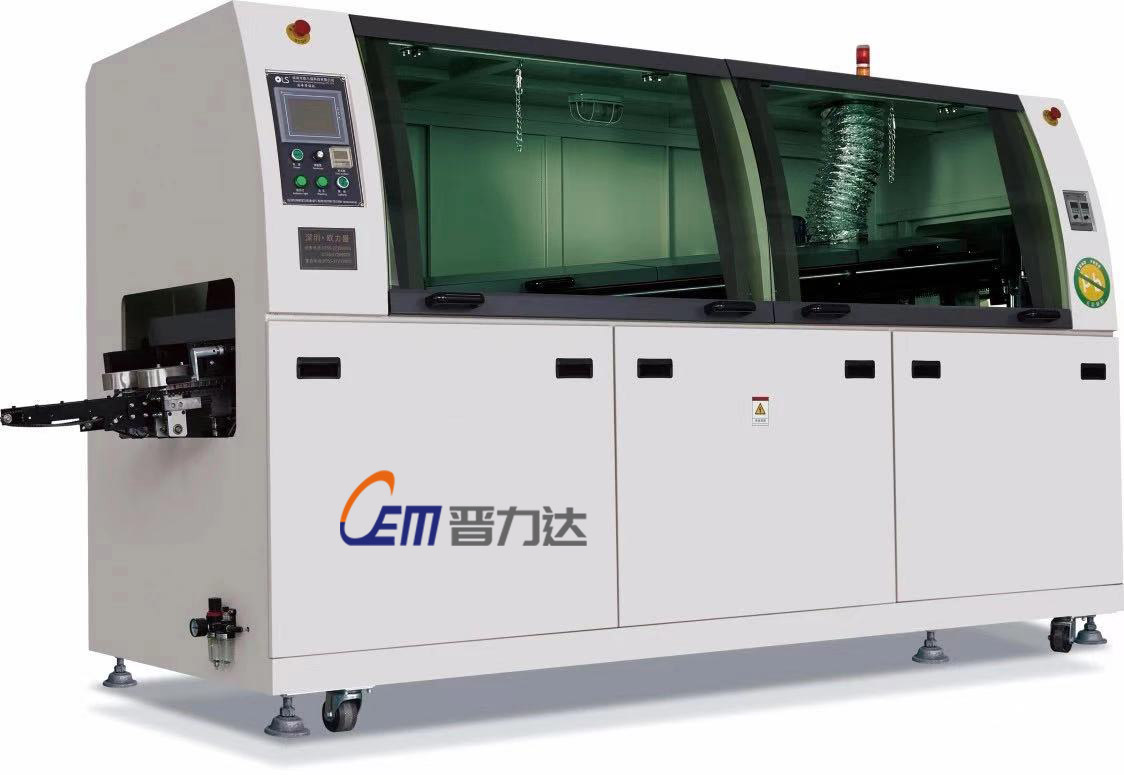

▲電腦款
其高溫液態錫保持一個斜面，并由特殊裝置使液態錫形成一道道類似波浪的現象，所以叫“波峰焊"，其主要材料是焊錫條。

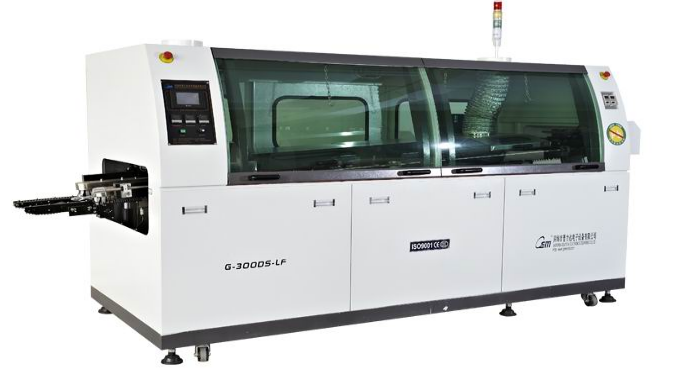

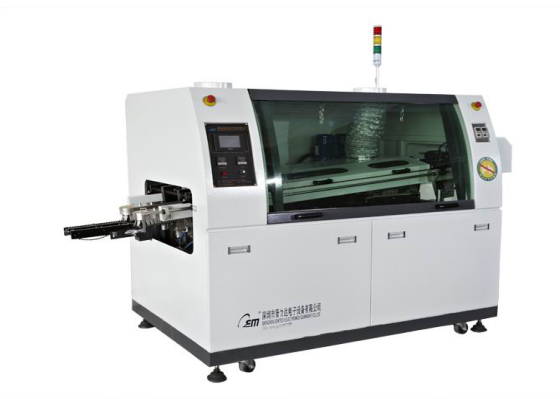

▲觸摸屏款
那么，接下來，由小晉給大家分享一個波峰焊之助焊劑噴嘴清洗及保養方法。
波峰焊之助焊劑
噴嘴清洗及保養方法
01
目的及適用范圍
目的：規范波峰焊接制程中助焊劑噴嘴清洗及保養方法，確保助焊劑噴嘴始終處正常工作狀態，從而保證波峰焊接品質穩定，且達到相關標準及客戶的要求。
適用范圍：工廠所有波峰焊設備及波峰焊制程。
02
職責
設備技術員：依照方法嚴格執行助焊劑噴嘴制程的檢查清洗。發現異常及時上報設備工程師。
設備工程師：負責對技術員的檢查清洗結果進行稽核，確保技術員按照要求完成檢查內容。指導技術員對異常情況采取措施進行修正。
助焊劑噴嘴清洗方法
1、助焊劑噴嘴清洗頻率及時間
每天拉線開始生產前10分鐘清洗一次，在生產過程中每2小時清洗1次。
2、噴嘴清洗工具：小靜電刷(圖1)，噴瓶(圖2)，清洗液(工業酒精或水)。
2020
3、噴嘴清洗步驟
4、記錄檢查清洗次數
5、用噴瓶內清洗液噴涂在靜止中的噴嘴牛頭角及頂部，再小靜電刷在噴嘴牛頭然及頂部進行前后左右來回3-5次洗刷，清洗后如(圖3)。
▲圖3
助焊劑噴嘴清理保養方法
（1）助焊劑噴嘴清理保養頻率及時機
每月將助焊劑噴嘴清理保養1至2次，在生產線空閑時及周末時內完成。
（2）清理保養工具：碎布，清洗盒，活動扳手，一字螺絲刀，鑷子，汽槍，高溫油。
（3）助焊劑噴嘴清理保養步驟。

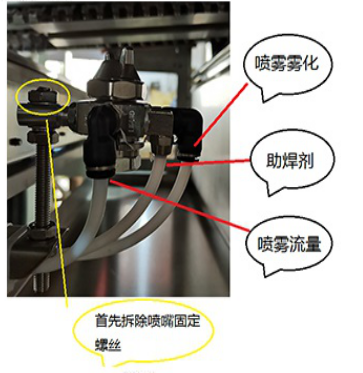

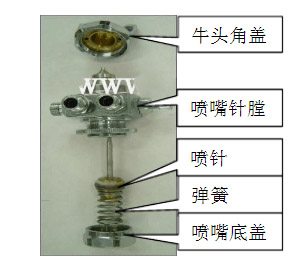

（4）將助焊劑噴嘴卸下，分解噴嘴各部件如(圖4)放到清洗盒內加入清洗液浸泡10分鐘左右。
▲圖4
（5）用鑷子夾著沾清洗液的碎布將噴針膛內綠色氧化物清理干凈，再將噴針頂部底部綠色氧化物及膠圈周圍廢油清理干凈。
（6）將第一次清理后的噴嘴各部件再次用干凈清洗液清洗一下，再使用汽槍吹干殘余清洗液后放在干凈碎布上待安裝。
（7）清理干凈后的部件在噴針膠圈位加適量高溫油，將噴針裝入噴針膛內，裝入彈簧蓋上底蓋，再將頂部牛頭角蓋裝上。
（8）助焊劑噴嘴清理保養好后裝入噴霧機上試機，確認助焊劑噴涂量大小合適且噴涂均勻。
winter
深圳市晉力電子設備有限公司
晉力達專業生產研發銷售THT插裝焊接工藝，SMT貼片焊接工藝周邊設備。

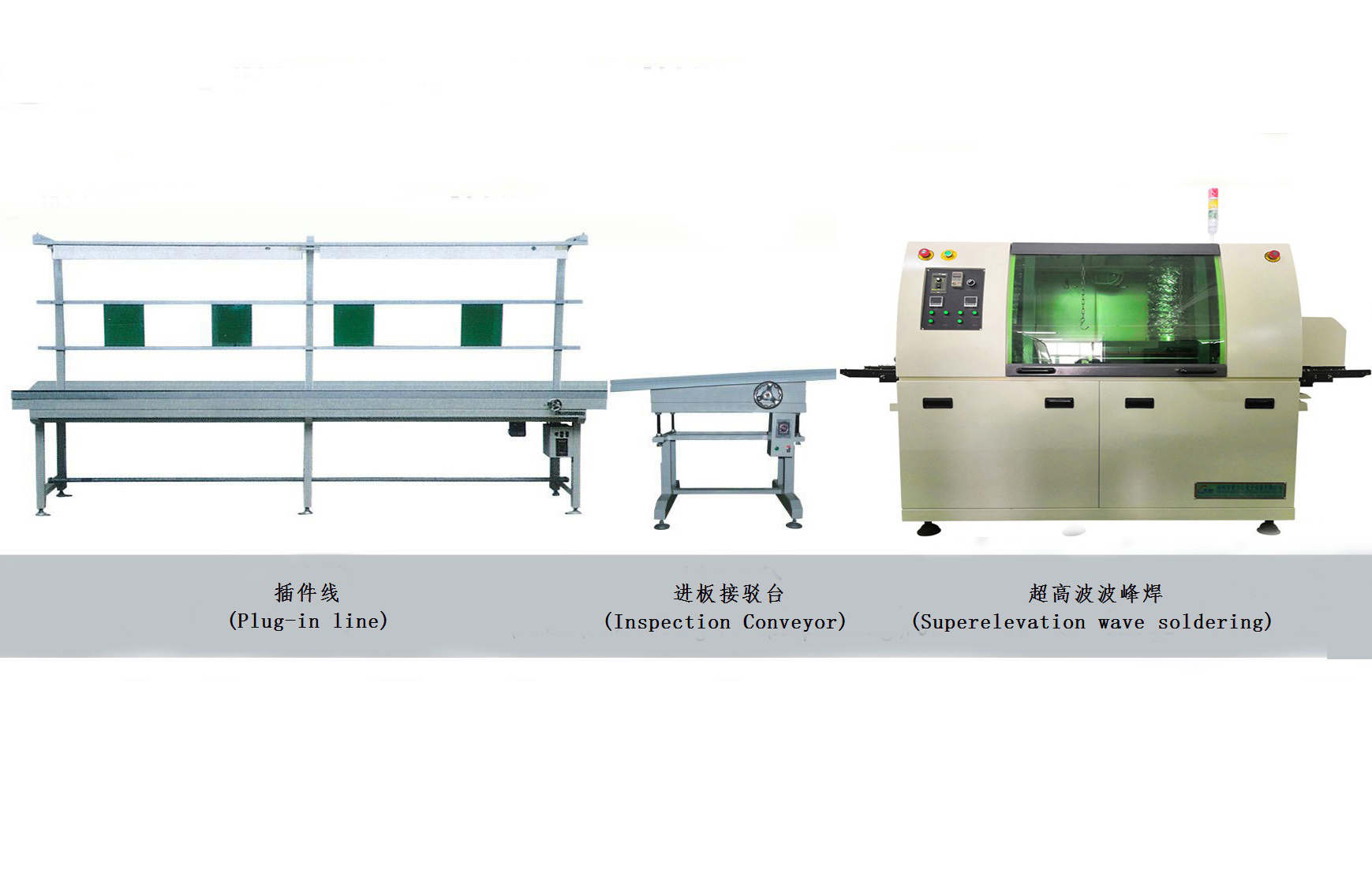

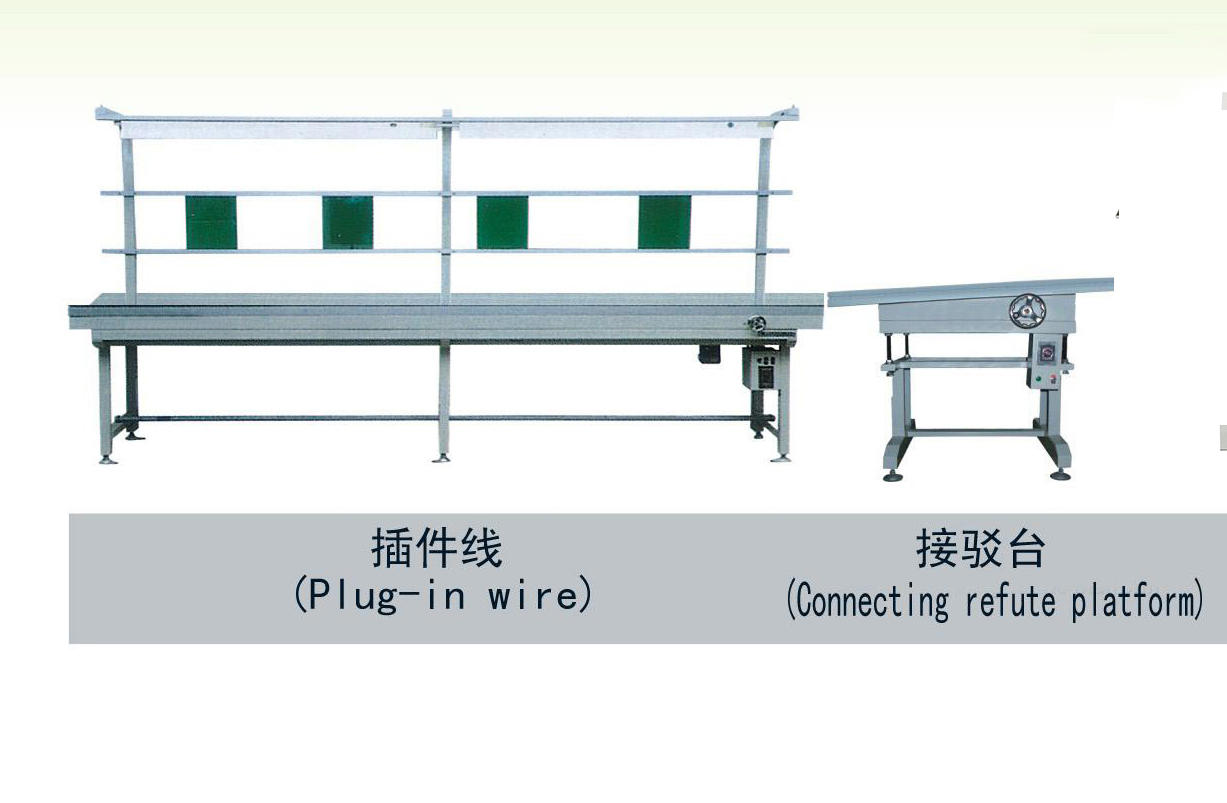

人工插件方案
高腳焊接方案
THT全自動化焊接方案

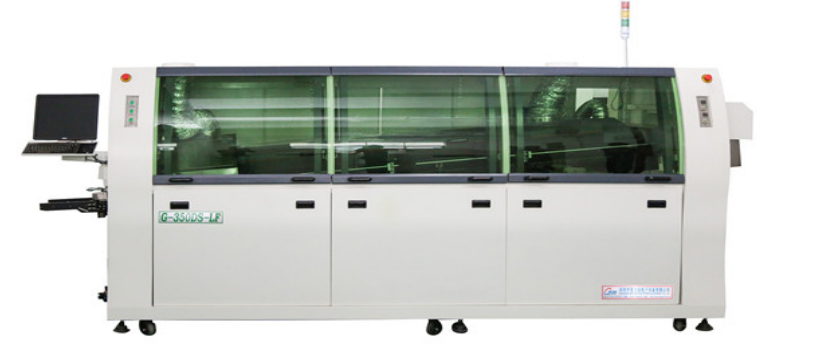

大型波峰焊
